CSS transform 属性中文翻译过来是 变换,始终觉得翻译差那么一点意思。它可以用来改变元素形状,比如旋转、缩放、移动、倾斜等,就是它可以把元素各种拿捏~
transform 特性是在不改变自身尺寸的情况下,对元素进行各种变形,元素自身的文档流位置还是会保留,语言有些空洞,下面看例子。
笛卡尔坐标

学习变换之前,先了解一下笛卡尔坐标系,:
在笛卡尔坐标系中,每个 欧氏空间 里的点都由横坐标和纵坐标这两个值来确定。在 CSS(和大部分的计算机图形学)中,原点 (0, 0) 在元素的左上角。每个点都使用数学上的向量符号 (x,y) 来描述。

-- 摘自 MDN
意思就是 CSS 的坐标系都是从元素左上角开始的,与数学的坐标系稍有不同,Y 轴的箭头是相反的!!
transform 的属性值

截至到文章编写时,CSS3 transform 属性值有如下 21 种:
translate() 设置 2D 位移。
translate3d() 设置 3D 位移。
translateX() 设置 X 轴位移。
translateY() 设置 Y 轴位移。
translateZ() 设置 Z 轴位移。
skew()  设置 2D 倾斜。
skewX()  设置水平方向倾斜。
skewY()  设置垂直方向倾斜。
scale()  设置 2D 缩放。
scale3d() 设置 3D 缩放。
scaleX()  设置 3D X 轴缩放。
scaleY()  设置 3D Y 轴缩放。
scaleZ()  设置 3D Z 轴缩放。
rotate() 设置 2D 旋转角度。
rotate3d() 设置 3D 旋转角度。
rotateX() 设置 3D X 轴旋转角度。
rotateY() 设置 3D Y 轴旋转角度。
rotateZ() 设置 3D Z 轴旋转角度。
perspective() 设置 3D 透视,值越大会感觉越远。
<hr>matrix() 2D 矩阵变换。
matrix3d() 3D 矩阵变换,最底层的矩阵操作方法。
transform 的所有属性值都不会改变元素的自身的文档流位置!
意思就是给元素施加的 transform 仅仅是元素形态上的变化,而不会改变元素自身的位置和大小!!!
3D 立方体

为了看出每种变换的效果,先用 CSS 绘制一个立方体。代码如下:
里面也用到了 transform 属性,可以先不管代码意思,只需要知道我们的目的就是绘制一个立方体出来就行。
<div class="box">  <section class="cube">    <div class="face">1</div>    <div class="face">2</div>    <div class="face">3</div>    <div class="face">4</div>    <div class="face">5</div>    <div class="face">6</div>  </section></div><style>  .box {    border: 2px solid rgba(255, 71, 87,0.3);    margin: 20px 0;    padding: 20px;    width: 100px;    perspective: 800px; /* 透视点距离 */  }  .cube {    width: 100px;    height: 100px;    transform-style: preserve-3d; /* 子元素位于 3D 空间中 */    position: relative;  }  .face {    display: flex;    align-items: center;    justify-content: center;    width: 100%;    height: 100%;    position: absolute;    backface-visibility: visible;    font-size: 60px;    color: #fff;  }  .face:nth-of-type(1) {    background: rgba(90, 90, 90, 0.6);    transform: translateZ(50px);  }  .face:nth-of-type(2) {    background: rgba(0, 161, 210, 0.6);    transform: rotateY(180deg) translateZ(50px);  }  .face:nth-of-type(3) {    background: rgba(210, 207, 0, 0.6);    transform: rotateY(90deg) translateZ(50px);  }  .face:nth-of-type(4) {    background: rgba(116, 0, 210, 0.6);    transform: rotateY(-90deg) translateZ(50px);  }  .face:nth-of-type(5) {    background: rgba(210, 95, 0, 0.6);    transform: rotateX(90deg) translateZ(50px);  }  .face:nth-of-type(6) {    background: rgba(210, 0, 70, 0.6);    transform: rotateX(-90deg) translateZ(50px);  }</style>呈现效果:

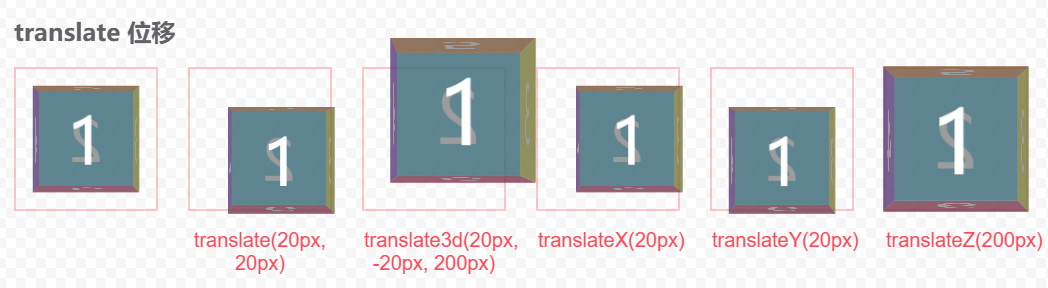

translate 位移

translate 位移变换,使用 长度单位 设置移动距离。虽然名称叫位移,但元素的自身占用的位置还是存在的,变换后的位置也不会占用文档流。
语法:
transform: translate(tx, ty); /* 设置 2D 位移 */transform: translate3d(tx, ty, tz); /* 设置 3D 位移 */transform: translateX(tx); /* 设置 X 轴位移 */transform: translateY(ty); /* 设置 Y 轴位移 */transform: translateZ(tz); /* 设置 Z 轴位移 */使用方式:
注意了本示例给一个盒子添加了多个 transform,仅为了演示使用方式,实际开发中只会生效一个 transform 属性:
.box {  transform: translate(20px, 20px);  transform: translate3d(20px, -20px, 200px);  transform: translateX(20px);  transform: translateY(20px);  transform: translateZ(200px);}呈现效果:

CSS 的 3D 坐标系 Z 轴都是垂直于屏幕,所以 X 轴上的位移,会呈现近大远小的效果。

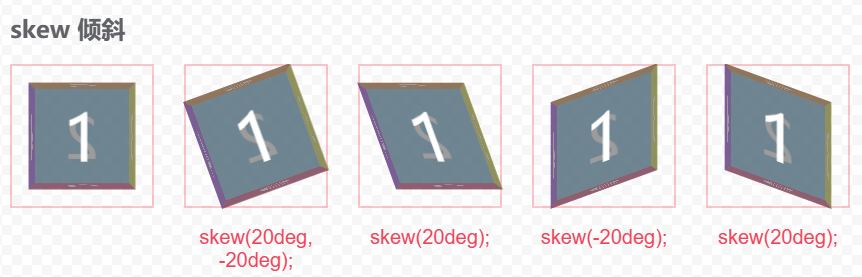

skew 倾斜

skew 可以让元素扭成一个平行四边形一样,使用 角度值 设置倾斜角度。
语法:
transform: skew(ax, ay); /* 设置 2D 倾斜*/transform: skewX(ax); /* 设置水平方向倾斜*/transform: skewY(ay); /* 设置垂直方向倾斜*/使用方式:
.box {  transform: skew(20deg, -20deg);  transform: skewX(20deg);  transform: skewY(-20deg);  transform: skew(20deg);}呈现效果:

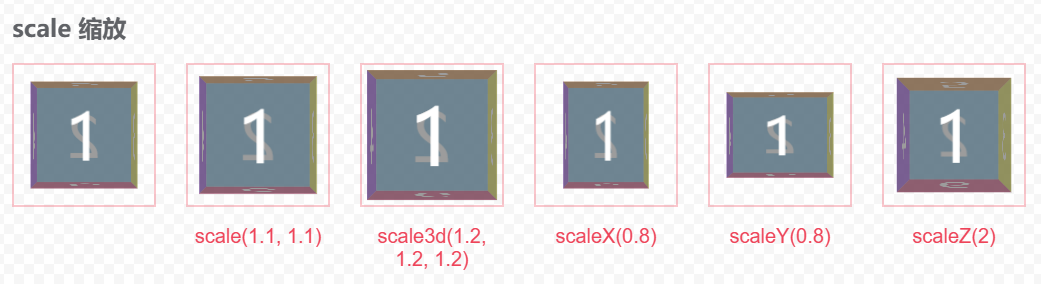

scale 缩放

元素的默认缩放倍率是 1,就是不进行任何缩放,小于 1 表所缩小倍数,大于 1 表示放大倍数,使用 倍率值 设置缩放倍率。
语法:
transform: scale(sx, sy);  /* 设置 2D 缩放 */transform: scale3d(sx, sy, sz);  /* 设置 3D 缩放 */transform: scaleX(sx);  /* 设置 3D X 轴缩放 */transform: scaleY(sy);  /* 设置 3D Y 轴缩放 */transform: scaleZ(sz);  /* 设置 3D Z 轴缩放 */使用方式:
.box {  transform: scale(1.1, 1.1);  transform: scale3d(1.2, 1.2, 1.2);  transform: scaleX(0.8);  transform: scaleY(0.8);  transform: scaleZ(2);}呈现效果:

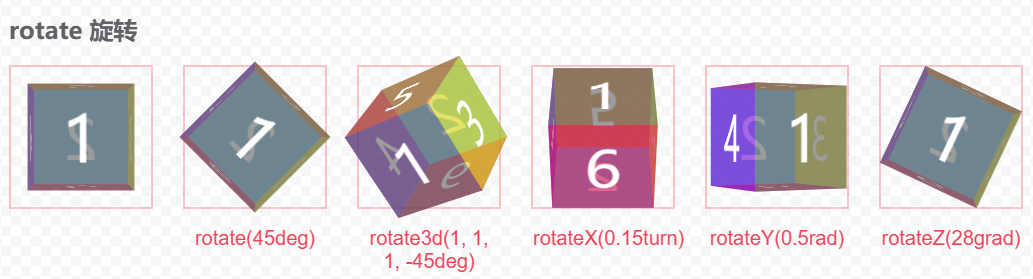

rotate 旋转

rotate 可以让元素旋转起来,使用 角度值 设置旋转角度,角度单位支持:

  • deg 度数
  • rad 弧度
  • grad 梯度
  • turn 圈数
一般就 deg 和 turn 比较常用。
语法:
transform: rotate(a);  /* 设置 2D 旋转角度 */transform: rotate3d(x, y, z, a);  /* 设置 3D 旋转角度 */transform: rotateX(a);  /* 设置 3D X 轴旋转角度 */transform: rotateY(a);  /* 设置 3D Y 轴旋转角度 */transform: rotateZ(a);  /* 设置 3D Z 轴旋转角度 */使用方式:
.box {  transform: rotate(45deg);  transform: rotate3d(1, 1, 1, -45deg);  transform: rotateX(0.15turn);  transform: rotateY(0.5rad);  transform: rotateZ(28grad);}呈现效果:

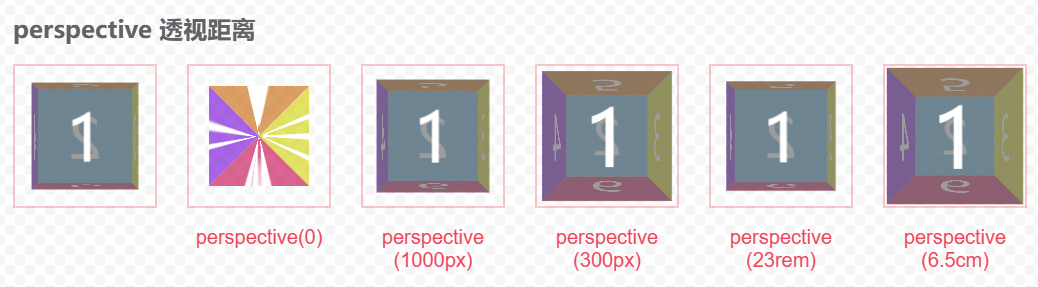

perspective 透视距离

perspective 设置 Z 轴的坐标原点(0)离观察者的距离,值越大会感觉越远,使用 距离单位。设置为 0 表示 Z 轴贴在了屏幕上,看起来就像无限大一样!!
语法:
transform: perspective(d);  /* 设置 3D 透视,值越大会感觉越远 */使用方式:
.box {  transform: perspective(0);  transform: perspective(1000px);  transform: perspective(300px);  transform: perspective(143rem);  transform: perspective(6.5cm);}呈现效果:

matrix 矩阵变换

矩阵变换是底层实现,旋转、缩放、移动、倾斜这些效果都是上层封装后的语法糖。
矩阵变换语法:
transform: matrix(a, b, c, d, tx, ty);  /* 2D 矩阵变换*/transform: matrix3d(  /* 3D 矩阵变换,最底层的矩阵操作方法 */  a1, b1, c1, d1, /* X轴的缩放和倾斜 */  a2, b2, c2, d2, /* Y轴的缩放和倾斜 */  a3, b3, c3, d3, /* Z轴的缩放和倾斜 */  a4, b4, c4, d4  /* X、Y、Z轴位移,d4 常量是 1*/);/*matrix(a, b, c, d, tx, ty)是matrix3d(  a, b, 0, 0,  c, d, 0, 0,  0, 0, 1, 0,  tx, ty, 0, 1)的简写。*/2D 矩阵变换

矩阵算法梦回大学,具体原理就不详解了,有兴趣可以看看线性代数相关书籍,具体算法:

至于后面的 0 0 1 是什么,这个又跟 齐次坐标系 拉上关系了,有兴趣可参阅维基百科:https://zh.wikipedia.org/wiki/齐次坐标
其中的 x,y 表示的元素中的每个像素点的 x,y 坐标,计算的结果则是变化后的 x,y 坐标。

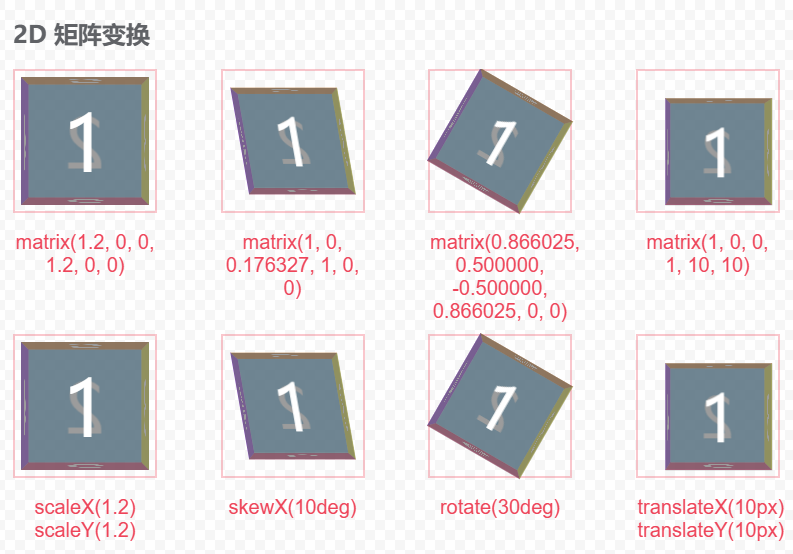

使用方式:
.box {  transform: matrix(1.2, 0, 0, 1.2, 0, 0);  /* 与 transform: scaleX(1.2) scaleY(1.2); 相同 */    transform: matrix(1, 0, 0.176327, 1, 0, 0);  /* 与 transform: skewX(10deg); 相同 */    transform: matrix(0.866025, 0.500000, -0.500000, 0.866025, 0, 0);  /* 与 transform: rotate(30deg); 相同 */    transform: matrix(1, 0, 0, 1, 10, 10);  /* 与 transform: translateX(10px) translateY(10px); 相同 */  }呈现效果:

语法糖的换算规则:
变换类型变换方法matrix 写法平移translate(translateX, translateY)matrix(1, 0, 0, 1, translateX, translateY)缩放scale(scaleX, scaleY)matrix(scaleX, 0, 0, scaleY, 0, 0)斜拉skew(angleX, angleY)matrix(1, tan(angleY), tan(angleX), 1, 0, 0)旋转rotate(angle)matrix(cos(angle), sin(angle), -sin(angle), cos(angle), 0, 0)3D 矩阵变换

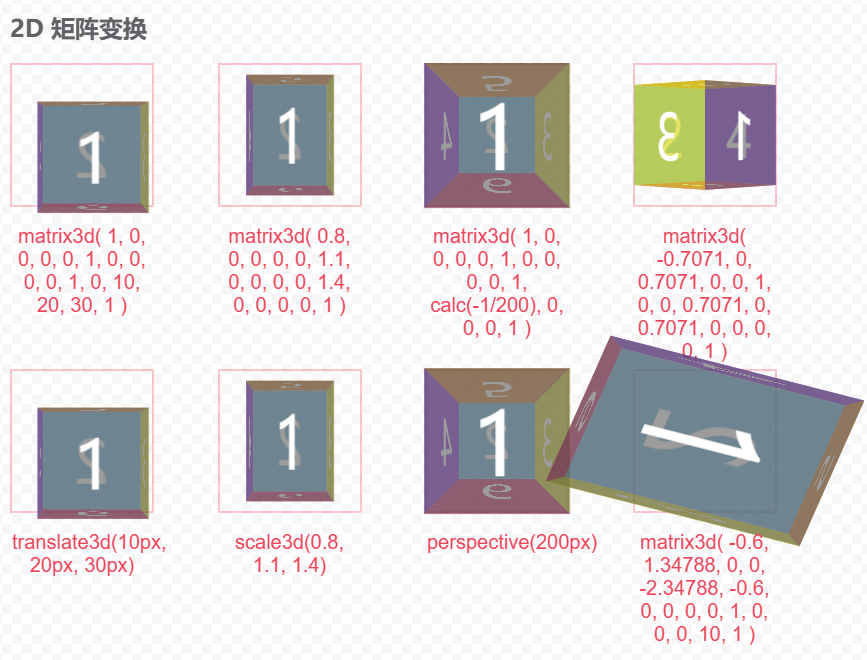

2D 变换是 3*3 的矩阵,3D 则是 4*4 的矩阵,3D 比 2D 多出一个维度的空间,算法复杂度可不是 1+1 那么简单了。
3D 矩阵变换算法:

最终三维空间坐标:(x'/w', y'/w', z'/w')。
3D 平移使用矩阵表示方法:
transform: matrix3d(  1, 0, 0, 0,  0, 1, 0, 0,  0, 0, 1, 0,  translateX, translateY, translateZ, 1);3D 缩放使用矩阵表示方法:
transform: matrix3d(  scaleX, 0, 0, 0,  0, scaleY, 0, 0,  0, 0, scaleZ, 0,  0, 0, 0, 1);3D 倾斜使用矩阵表示方法:
transform: matrix3d(  1, tan(θ_yx), tan(θ_zx), 0,  tan(θ_xy), 1, tan(θ_zy), 0,  tan(θ_xz), tan(θ_yz), 1, 0,  0, 0, 0, 1);每个 tanθ 对应不同平面的倾斜角度。
旋转使用矩阵表示方法:
/* 绕 Z 轴旋转( */transform: matrix3d(  cos(angle), sin(angle), 0, 0,  −sin(angle), cos(angle), 0, 0,  0, 0, 1, -1/d,  0, 0, 0, 1);/* 绕 X 轴旋转( */transform: matrix3d(  1, 0, 0, 0,  0, cos(angle), sin(angle), 0,  0, −sin(angle), cos(angle), 0,  0, 0, 0, 1);/* 绕 Y 轴旋转( */transform: matrix3d(  cos(angle), 0, −sin(angle), 0,  0, 1, 0, 0,  sin(angle), 0, cos(angle), 0,  0, 0, 0, 1);透视使用矩阵表示方法:
transform: matrix3d(  1, 0, 0, 0,  0, 1, 0, 0,  0, 0, 1, -1/d,  0, 0, 0, 1);呈现效果:

与 transform 相关的属性

属性作用典型值transform应用变换rotate(45deg) translateX(20px)transform-origin设置变换原点left top, 50% 100%transform-style保留子元素 3D 空间preserve-3dperspective定义 3D 观察深度1000pxperspective-origin设置观察者视角位置20% 80%backface-visibility控制背面可见性hidden这些属性用于设置与 transform 相关的效果,比如设置变换原点,是否应用 3D 空间,设置透视视角等,这里就不再一一演示,有兴趣可自行写一下例子看看效果。
总结

transform 提供的基础变换已足以满足日常需求,一些特殊的变化有可能会用上矩阵,不过这么多年的前端经验来看,能用上矩阵的场景几乎不可见。
由于 transform 不改变文档流的特性,所以在 CSS 动画中,此属性应用非常广泛。
参考资料
https://developer.mozilla.org/zh-CN/docs/Web/CSS/transform-function/matrix
https://www.zhangxinxu.com/wordpress/2012/06/css3-transform-matrix-矩阵/
https://www.cnblogs.com/cjc-0313/p/16472278.html
